LCZ-205C輪輻拉壓力傳感器

LCZ-205C傳感器采用輪輻式彈性體結構，具有低外形、抗偏載、精度高、強度好、安裝方便，拉壓輸出對稱性好等特點。廣泛應用于工業系統中力的測量和天車秤、軌道衡、料斗秤等各種稱重、測力的工業自動化測量控制系統。

立即咨詢

產品視頻

資料下載

說明書下載

簡介及用途

LCZ-205C傳感器采用輪輻式彈性體結構，具有低外形、抗偏載、精度高、強度好、安裝方便，拉壓輸出對稱性好等特點。廣泛應用于工業系統中力的測量和天車秤、軌道衡、料斗秤等各種稱重、測力的工業自動化測量控制系統。

結構與外形尺寸

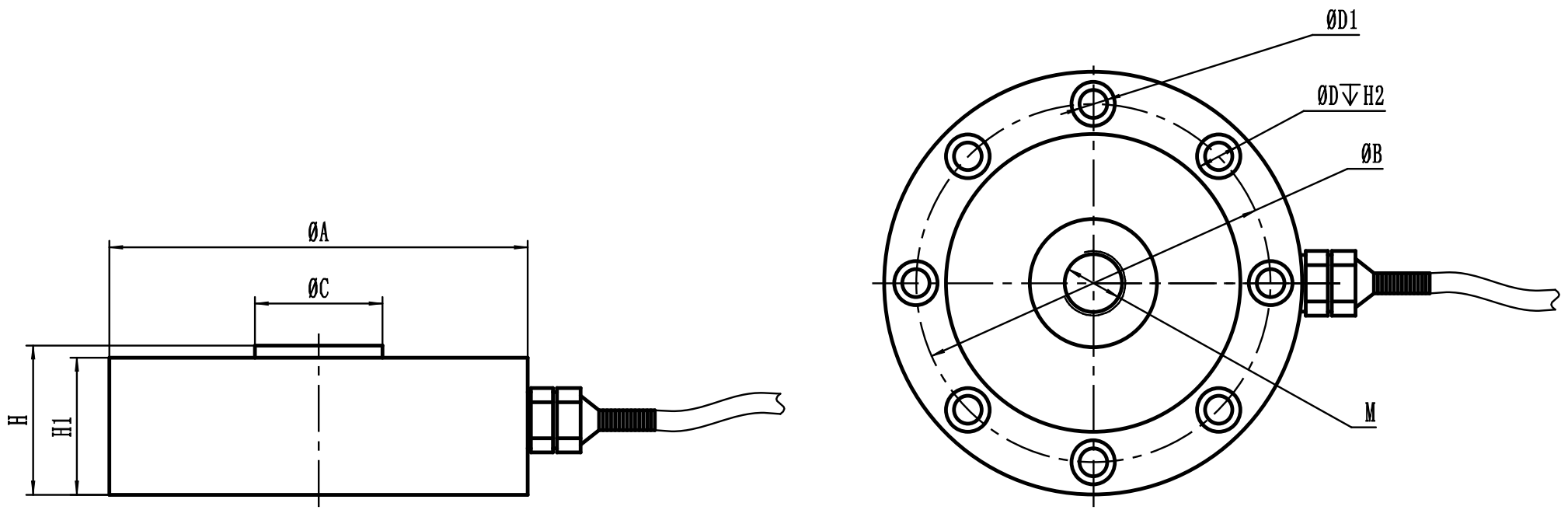

LCZ-205C尺寸圖

量程	ΦA	ΦB	ΦC	M	H	H1	H2	ΦD	ΦD1
0~1000kg	Φ74	Φ63	Φ24	M16×1.5	34	30	7.2	8-Φ9	8-Φ6
1~8t	Φ105	Φ89	Φ29	M16×1.5	37	34	7.2	8-Φ11	8-Φ7
10~20t	Φ120.6	Φ101.8	Φ39	M32×1.5	53.5	41	10.5	8-Φ14	8-Φ9
30t	Φ141	Φ116.8	Φ50.4	M40×1.5	57.2	50.8	11	8-Φ18	8-Φ11
40~80t	Φ208	Φ174	Φ95	M64×3	70	—	15	16-Φ20	16-Φ13
100~250t	Φ280	Φ230	Φ136	M76×3	90	—	20	16-Φ30	16-Φ17
300~450t	Φ360	Φ300	Φ190	M100×3	110	—	20	20-Φ40	20-Φ25

傳感器接線示意圖： 傳感器受力圖：

傳感器接線示意圖 LCZ-205C受力圖

參數指標

參數	技術參數	參數	技術參數
量程	0~450T	材質	合金鋼
輸出靈敏度	2.0±10%mV/V	阻抗	20-1000KG:700/1400Ω 1-30T:700Ω 50-450T:1400Ω
零點輸出	±0.05%F.S.	絕緣電阻	≥5000MΩ/100VDC
非線性	0.05%F.S.	使用電壓	5~15V
滯后	0.03%F.S.	工作溫度范圍	-20~80℃
重復性	0.03%F.S.	安全過載	150%FS
蠕變（30分鐘）	0.03%F.S.	極限過載	200%
溫度靈敏度漂移	0.03%F.S./10℃	電纜線規格	Φ5x3m
零點溫度漂移	0.03%F.S./10℃	線纜極限拉力	10kg
響應頻率	10kHz

購買流程

零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
售后保證及調試培訓

1.隆旅為客戶提供安裝調試服務，以及其他技術咨詢，必要時技術人員可上門提供技術培訓。客戶如有技術上疑問，技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產，傳感器產品質保1年.儀表類產品質保3年，7天退換貨，終身維修。（人為損壞不在質保范圍,定制產品無質量問題不退不換。）
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能，尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制，功能不符，尺寸誤差，精度不準（誤差范圍內除外）。
定制產品需雙方確認圖紙后加工生產，如產品不符合客戶要求需在二周內提出書面異議，客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議，雙方確認后確屬產品質量問題或未按雙方確認后的要求生產，可調換或退款。如無質量問題，且發貨型號與合同簽訂型號完整無誤，則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果，7個工作日內完成維修。
售后咨詢
技術咨詢、返廠維修、發票、投訴建議等相關問題。售后服務熱線021-51601181
